方案背景

思科公司是全球领先的网络通信解决方案供应商，于1994年进入中国市场，近三十年来在国内参与了许多金融、医疗、教育、民航、铁路、运营商等多行业的大型企业与政府部门项目。

近年来，随着我国网络通信技术的不断突破与国家网络安全意识的日益增强，国产化设备正逐步取代思科等传统国际品牌，成为推动中国乃至全球数字化转型的重要力量。

星纵数字作为国内领先的企业智慧语音通信方案提供商，可为大中型规模企业提供全栈信创语音解决方案。旗下 P 系列融合通信平台已完成硬件、操作系统、数据库、中间件的信创适配。

针对国内思科用户普遍存在的国产化替换需求，以及日常运行面临的管理维护技术难、升级扩容成本高等痛点，星纵数字推出思科电话系统国产化过渡&替换方案。

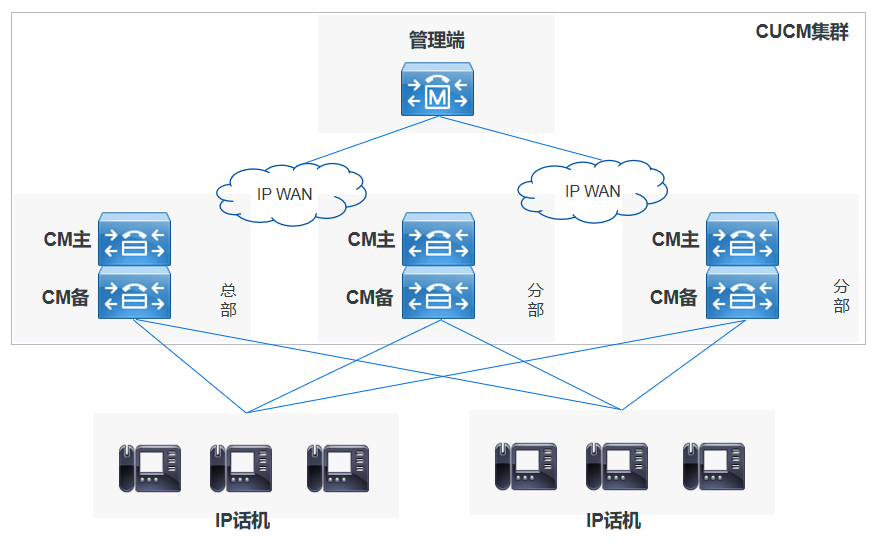

思科 CUCM 集群架构

管理端

又称为发布端、Publisher，在 CUCM 架构中通常用于配置生成及配置下发。

呼叫处理器

又称为 CM、订阅端，在 CUCM 架构中用于处理注册、语音呼叫、SIP 对接等业务，第三方 PBX 通常直接跟呼叫处理器对接。单机7500分机，单集群最大30000分机。

语音网关

又称为 VG、语音网关，在 CUCM 架构中用于连接运营商 E1、PSTN，基本上第三方 PBX直接可以跟 VG 对接。

IP话机

思科的话机，早期79、69系列为 SCCP 专用协议话机，后期推出的均支持 SIP，跟市面上的一些 IP 话机有一定区别，需要特殊处理才能注册到第三方 PBX。管理端和呼叫处理器组成集群，IP 话机也一般按照区域指向呼叫处理器。

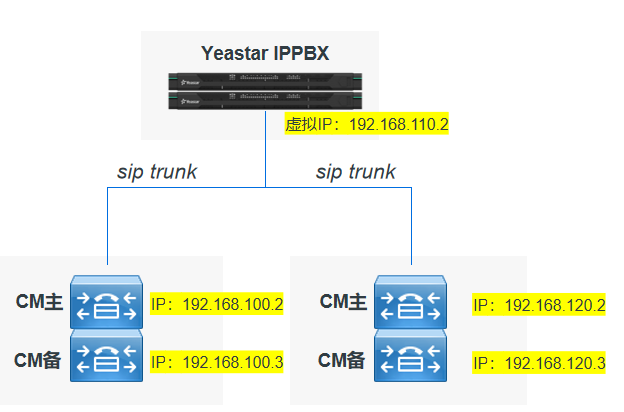

星纵数字 IPPBX 对接思科 CUCM

·  部署星纵数字  IPPBX，以双机热备为例，对外提供服务的 IP 地址为虚拟 IP：192.168.110.2

·  思科呼叫处理器，主备 IP 均提供服务，所以需要逐一对接。

·  以左图为例，星纵数字 IPPBX 需要分别对 192.168.100.2、192.168.100.3、192.168.120.2、192.168.120.3 四台思科设备创建4条 Sip Trunk 用于对接。

·  路由也需要同步创建。

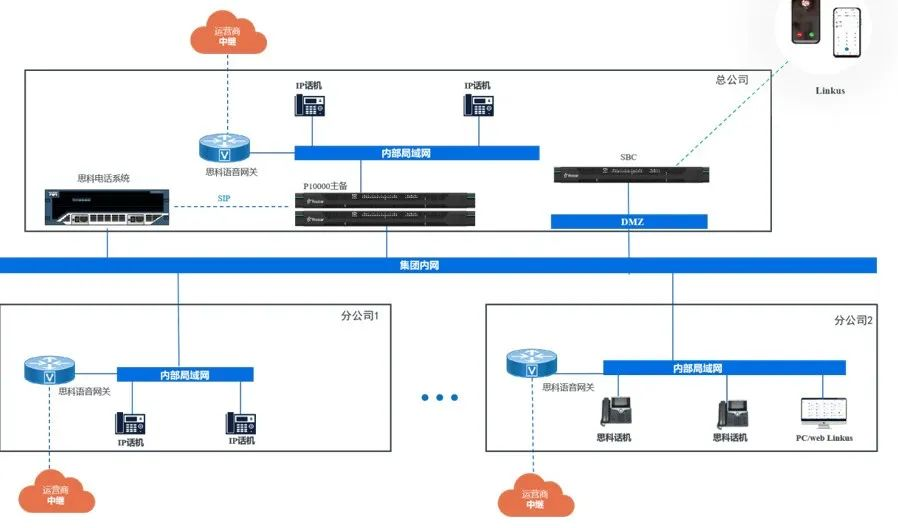

星纵数字完整方案实例

·  星纵数字 IPPBX 主备与思科电话系统采用 Sip Trunk 对接，打通所属分机的内部通信。

·  星纵数字 IPPBX 主备和思科语音网关 Sip 对接，外呼直接通过思科语音网关出局。

·  本地划分语音局域网，思科话机或 IP 话机通过内网注册。

·  DMZ 区域部署星纵数字 SBC 用于外网软终端用户注册。

思科话机利旧

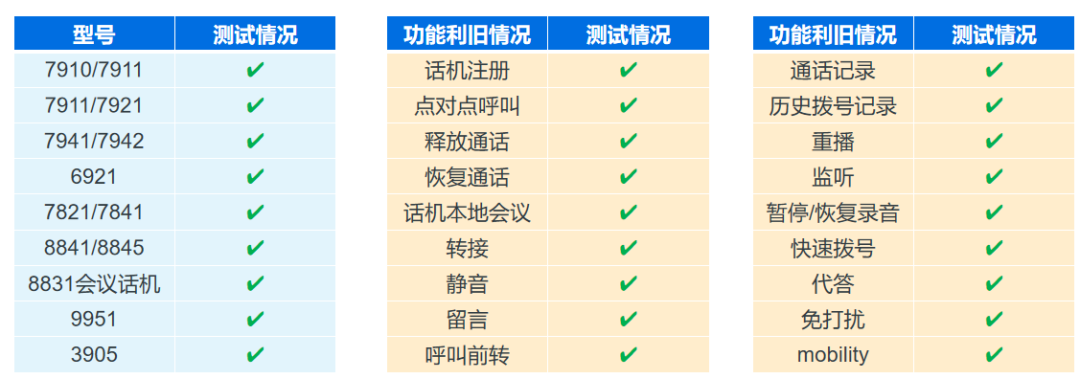

功能兼容性测试

星纵数字 IPPBX 支持市面上90%以上的存量思科话机利旧；除话机本地通讯录外，保留原有用户的呼叫前转等使用习惯，并实现在思科话机屏幕上同步状态。

批量话机配置星纵数字 IPPBX 提供话机自动配置功能，支持批量配置思科话机，快速完成话机注册与部署。

星纵数字方案价值

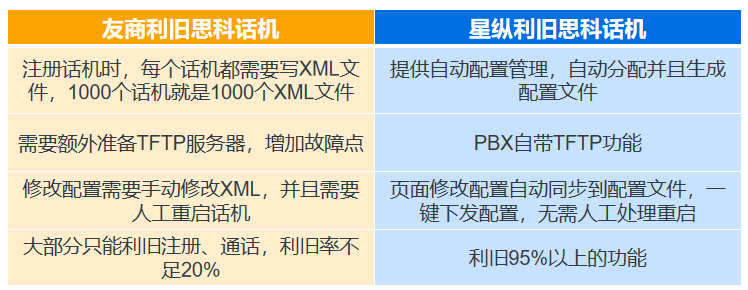

话机利旧，降低成本

星纵数字 IPPBX 自带 TFTP 功能，并支持自动分配并生成配置文件，思科话机注册时一键下发配置，无需人工处理重启。保留用户话机使用习惯，利旧95%以上话机功能。

无缝对接，平滑过渡

星纵数字 IPPBX 支持标准 SIP 协议，可通过 SIP Trunk 对接思科电话系统及语音网关，实现思科话机与 IPPBX 分机间短号直拨互联互通，并可直接通过思科语音网关上的外线呼入呼出。

维护管理，简单快捷

星纵数字  IPPBX 提供简单友好的网页化配置界面，只需具备计算机网络基础知识即可完成日常管理与维护。此外，星纵数字还提供7x24小时本地/远程技术服务，当日问题解决率超90%，多次在国内外的厂家服务满意度调查中获得肯定与嘉奖。

全栈信创，安全稳定

星纵数字积极参与信创国产化建设，可为国内各行业客户提供全栈信创语音方案。星纵数字 IPPBX 具备电信级稳定性，支持双机热备、异地容灾，并提供双电源、双网卡、磁盘阵列双硬盘 Raid 备份，多种容灾备份机制，全方位保障设备稳定运行。
